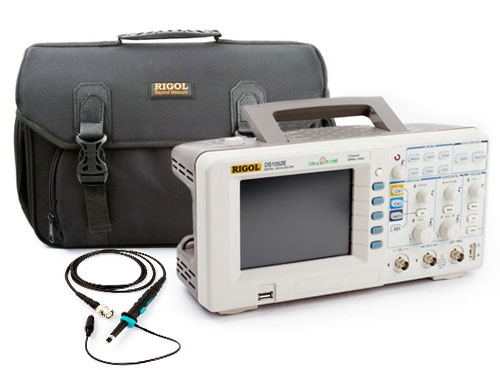

DS1052E - цифровой осциллограф Rigol

Цифровые осциллографы Rigol серии DS1052E (DS1102E)  при относительно невысокой цене  демонстрируют высокие функциональные возможности и подходят как для профессионалов, так и начинающих радиолюбителей. Приборы DS1052E и DS1102E используются в следующих областях: наладка электронных линий,проверка функционирования электронных схем, проверка логических взаимосвязей сигналов, образование и технические тренинги.

Основные функциональные возможности DS1052E (DS1102E):

• Большая глубина памяти (до 1 миллиона точек)
• Высокая частота дискретизации (до 1 МВыб/сек в режиме реального времени и до 25 ГВыб/сек – в эквивалентном)
• Встроенный спектроанализатор (БПФ). Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное
• Запись и воспроизведение сигналов
• Расширенный запуск: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов)
• Построение фигуры Лиссажу (режим XY)
•  Проведение курсорных измерений: ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения
• 20 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка.
• Математические функции: сложение, вычитание, умножение, инвертирование
• Интерполятор Sin(x)/x

• Режим усреднение (до 256 регистраций)
• Пиковый детектор
• Ограничение полосы пропускания - 20МГц
• Самописец: 500мс/дел…50с/дел
• Настраиваемая чувствительность запуска для эффективной фильтрации шума
• Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный)
• Режим «годен - негоден» с оптически изолированным выходом
• Хранение: 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки
• Встроенный частотомер
• Автокалибровка
• Многоязыковой пользовательский интерфейс
• Цифровые осциллографы DS1052E (DS1102E) включены в Госреестр СИ (№ 33711-08).

Основные технические характеристики:

• Кабель питания
• Пробник 1:1, 10:1
• Кабель USB
• Руководство по эксплуатации
• Гарантийный талон

• Кабель RS-232
• Программное обеспечение Ultrascope под Win98/2000/XP
• Мягкая сумка для переноски прибора

Скачать руководство по эксплуатации (pdf)

Скачать сертификат утверждения средств измерений
